Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden

Bedingt durch Bergschäden hat dieses Gebäude eine Schieflage von 60 cm gemessen über die Diagonale.
Durch den Einbau von 45 Hydraulikeinheiten unterhalb der Kellerdecke konnten wir Gebäude anheben und wieder horizontieren.

Bei der Hebung unterhalb der Kellerdecke wird nur das Gebäude ab dem Erdgeschoss wieder in Waage ausgerichtet, der Keller bleibt somit schief. Bei hochwertigen Kellern ist es natürlich auch möglich, das Gebäude inklusive Kellergeschoss zu Horizontieren. Die ist aber wesentlich aufwändiger und dementsprechend auch mit mehr Kosten verbunden.

Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden

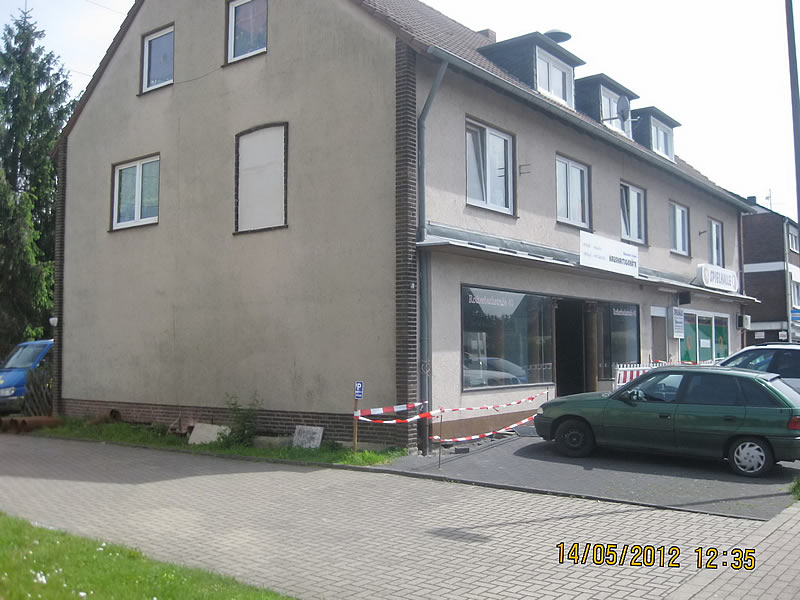

Das Objekt: Ein 6 Familien Reihenhaus. Über die Jahre hat sich das ganze Gebäude bergbaubedingt in eine Schieflage begeben.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden

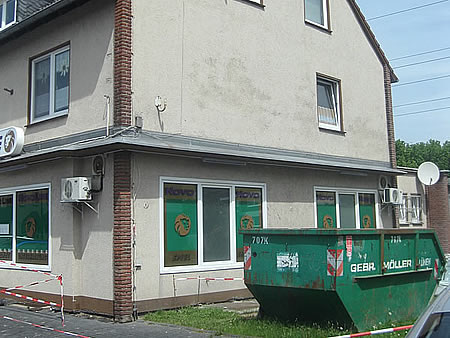

Hierdurch ist die Wohnqualität stark beeinträchtigt.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.

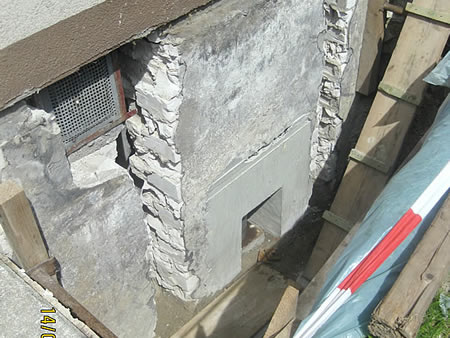

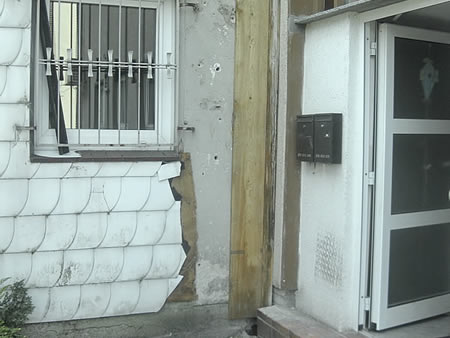

Zur Hebungsvorbereitung musste ein hinterer Anbau abgetrennt werden. Dies ist nötig geworden, da dieser neueren Baudatums war und nicht in Schieflage geraten ist.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.

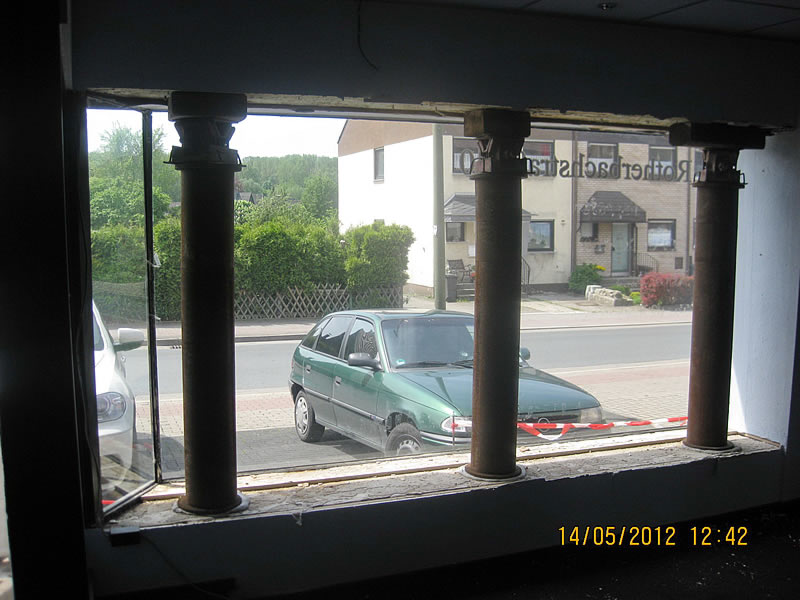

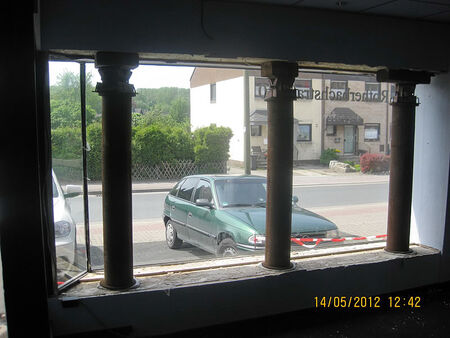

Die Fenster der Ladenfront sind ausgesteift worden. Diese Sicherungsmaßnahme ist bei großen Fensterfronten nötig um eine Beschädigung dieser zu verhindern.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.

Unterhalb der Kellerdecke werden Nischen, sogenannte Hubkammern, in die Wände gestemmt. In diesen werden dann später die Hydraulikeinheiten eingebaut.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.

Bei dieser speziellen Hubkammer wurde die Nische auf der Sohle erstellt, um den dahinter liegenden Schornstein nicht zu beschädigen.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.

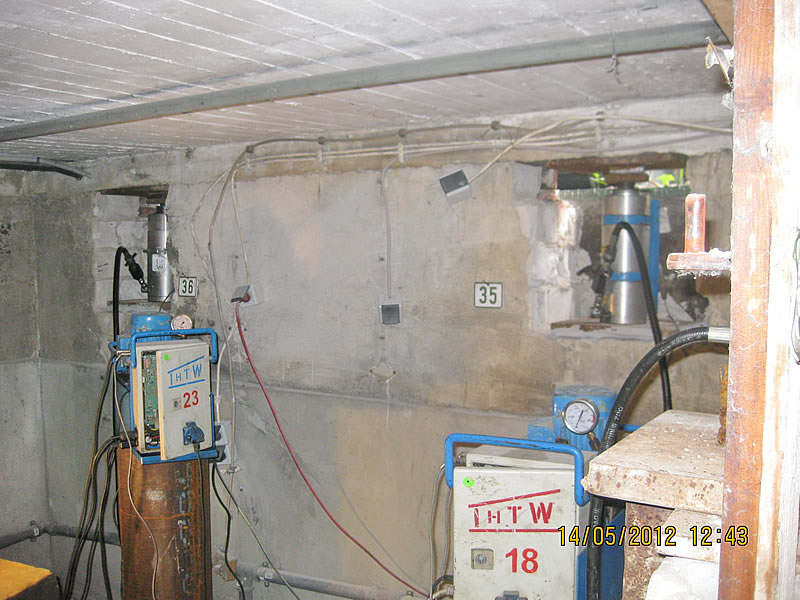

Im ganzen Keller verteilt werden die Hydraulikeinheiten in die vorbereiteten Kammern eingebaut...
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.

...verkabelt und an den Steuerungscomputer angeschlossen.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.

Sämtliche Ver- und Entsorgungsleitungen werden flexibel gestaltet...
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.

...so dass die Bewohnbarkeit des Gebäudes auch während der gesamten Hebung erhalten bleibt.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.

Die Hebung beginnt, die gewollte Abrisskannte ist langsam zu sehen. Der Anschließend entstehende Hubspalt wächst mit jeder Minute.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.

Hier ist der Hubspalt schon deutlicher zu sehen.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.

Zur Sicherung wird das Gebäude parallel zur Hebung...
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.

...mit Hartholzklötzen und Stahlscherenkeilen abgestützt.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.
Bergbaubedingter Schieflagenausgleich in Bergkamen Oberaden.
Die Hebung ist Abgeschlossen. Der entstandene Hubspalt kann jetzt von einem Bauunternehmen ausgemauert werden.
