Haushebung, Gebäudehorizontierung und Pfahlgründung

Fotodokumentation einer Gebäudehebung aus dem Grundwasser über Presspfähle.

Das Objekt

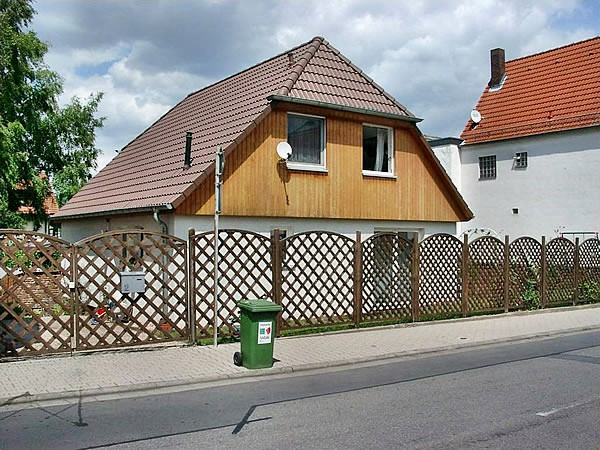

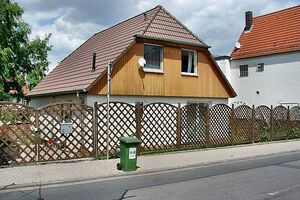

Einfamilien-Fertighaus mit einer Grundfläche von 100 m². Das Gebäude wurde um 1,15 m zu tief gegründet.
Klicken für Großansicht...

Einfamilien-Fertighaus mit einer Grundfläche von 100 m². Das Gebäude wurde um 1,15 m zu tief gegründet.

Die Hebung erfolgte über 12 Stahlrohrpresspfähle.

Vorbereitende

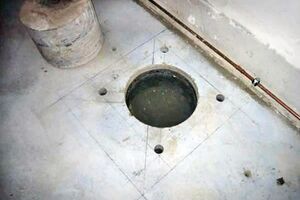

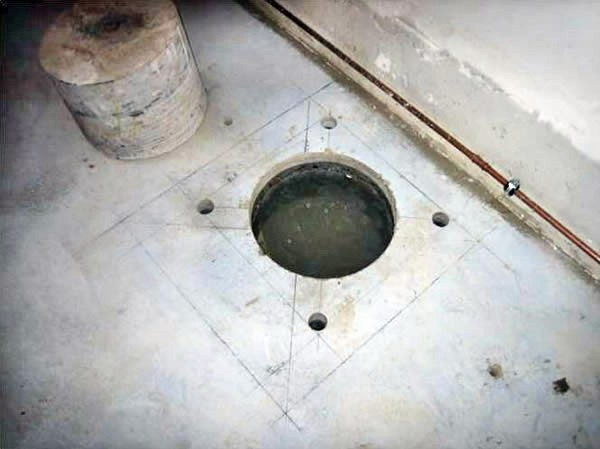

Erstellte Kernbohrung für die Pfahldurchführung sowie 4 Bohrungen für Zugankerstangen.
Klicken für Großansicht...

Erstellte Kernbohrung für die Pfahldurchführung sowie 4 Bohrungen für Zugankerstangen.

Arbeiten

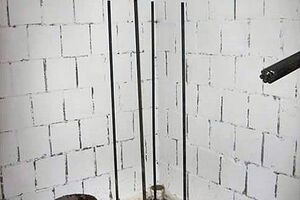

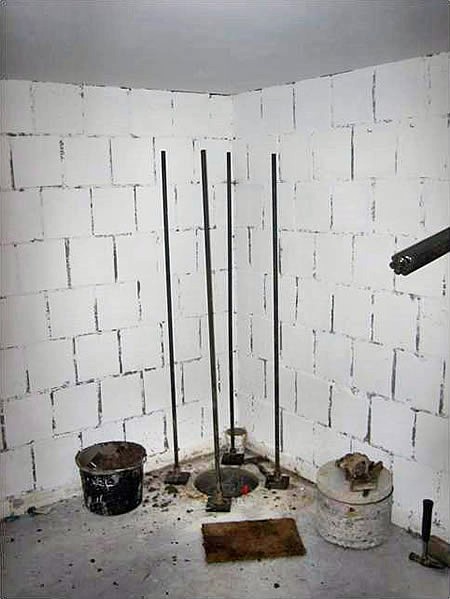

Eingebaute Zugankerstangen verschraubt durch die tragfähige Bodenplatte.
Klicken für Großansicht...

Eingebaute Zugankerstangen verschraubt durch die tragfähige Bodenplatte.

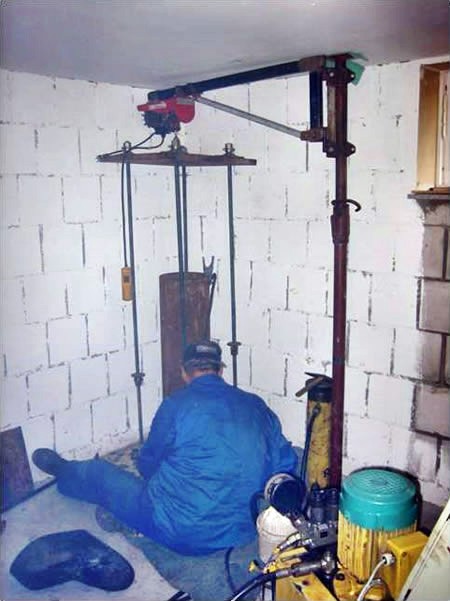

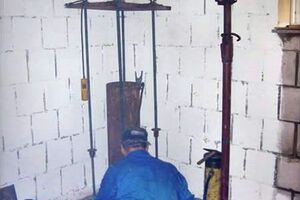

Einbau des ersten Pfahlmeters sowie Aufsetzen der Wiederlagerplatte.
Klicken für Großansicht...

Einbau des ersten Pfahlmeters sowie Aufsetzen der Wiederlagerplatte.

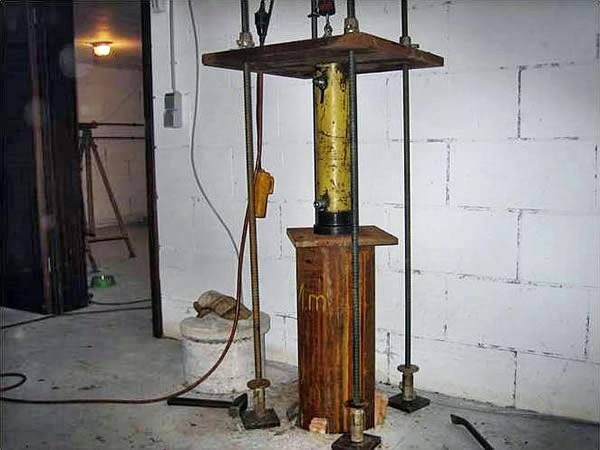

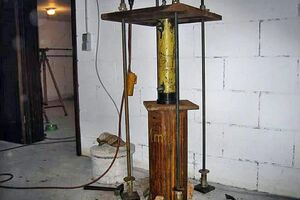

Fertiggestelle Einpressvorrichtung.
Klicken für Großansicht...

Fertiggestelle Einpressvorrichtung.

Beginn der Pfahlpressarbeiten

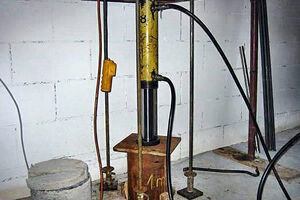

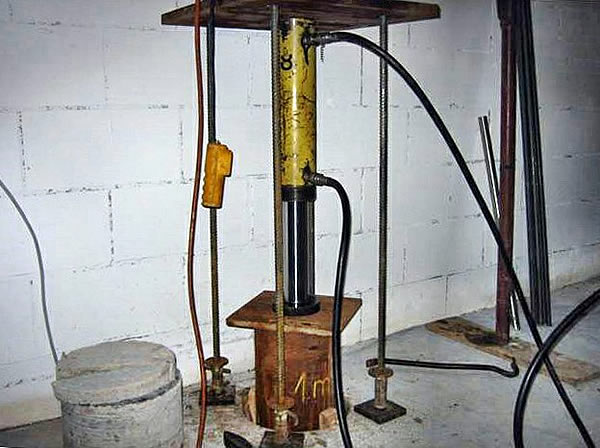

Einpressen des ersten Meters.
Klicken für Großansicht...

Einpressen des ersten Meters.

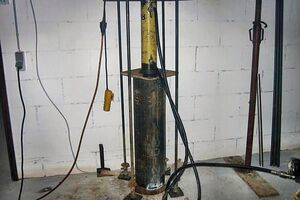

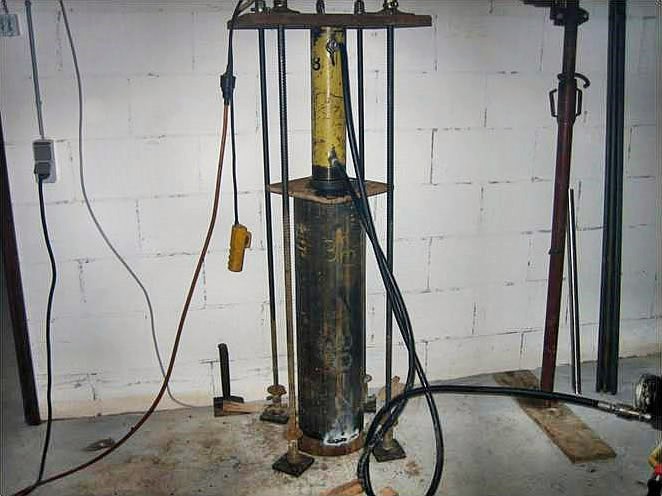

Aufsetzen des nächsten Rohrstückes.
Klicken für Großansicht...

Aufsetzen des nächsten Rohrstückes.

Die Gebäudehebung

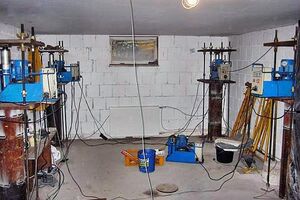

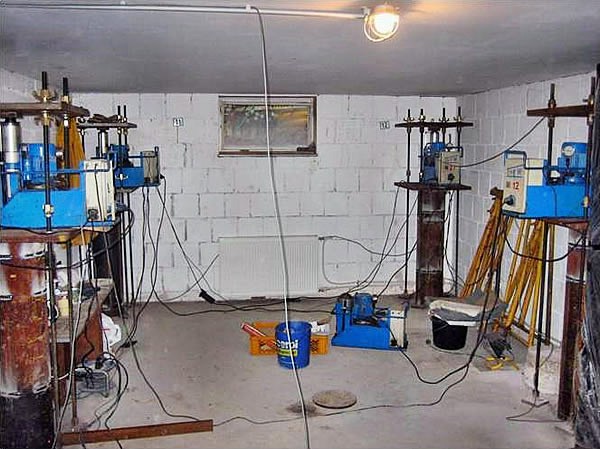

Eingebaute Hubanlage vor Beginn der Hebung.
Klicken für Großansicht...

Eingebaute Hubanlage vor Beginn der Hebung.

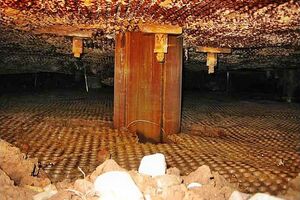

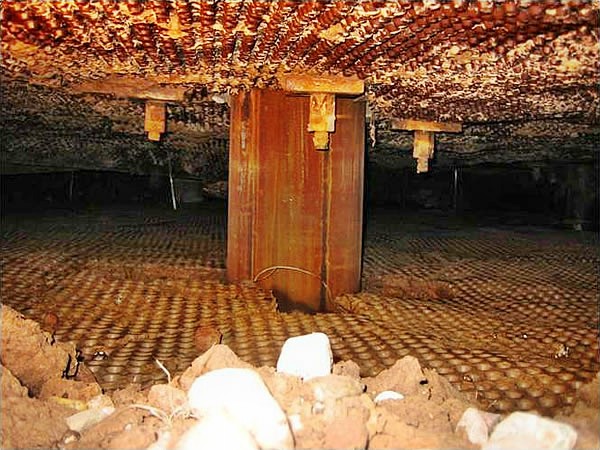

Blick unter die Bodenplatte bei 50 cm Hebung.
Klicken für Großansicht...

Blick unter die Bodenplatte bei 50 cm Hebung.

Während der Hebung

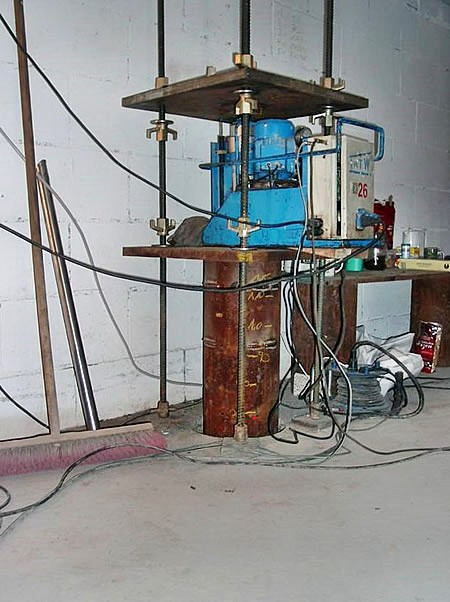

Die Hebung erfolgt über ein millimetergenau arbeitende Computersoftware..
Klicken für Großansicht...

Die Hebung erfolgt über ein millimetergenau arbeitende Computersoftware, und wird zusätzlich durch uns mit Laser und Nivelliergeräte überwacht.

Dadurch können Schäden wie Spannungen, Risse und Schieflagen ausgeschlossen werden.

Durch diese Sorgfalt arbeiten wir seit 20 Jahren schadenfrei.

Abschluss der Arbeiten -

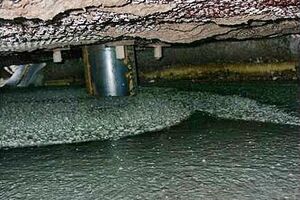

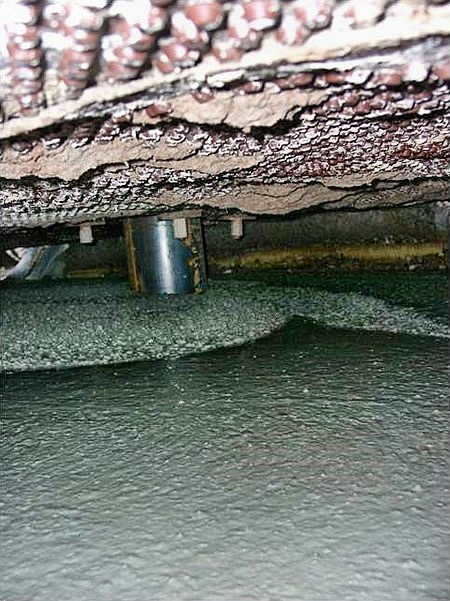

Der Hebungshohlraum wird mit besonders fließfähigem Beton unterspült.
Klicken für Großansicht...

Der Hebungshohlraum wird mit besonders fließfähigem Beton unterspült.

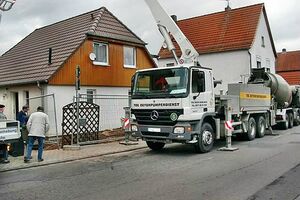

Verfüllen des Hebungshohlraumes

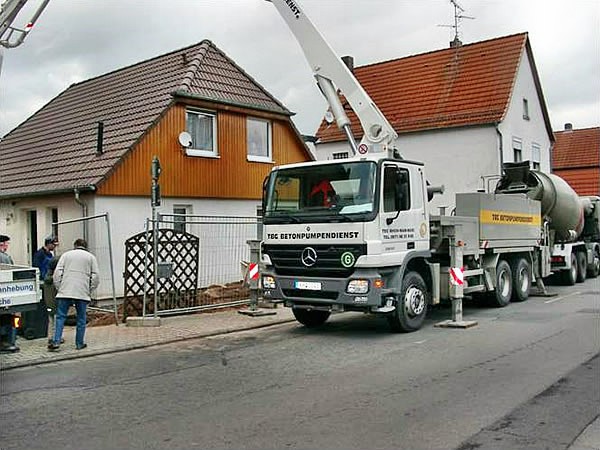

Einsatz einer Betonpumpe.
Klicken für Großansicht...

Einsatz einer Betonpumpe.

Die Gegenüberstellung

Vor der Hebung
Klicken für Großansicht...

Vor der Hebung



Nach der Hebung
Klicken für Großansicht...

Nach der Hebung
